Лазерная маркировка кабелей и оптоволокна в промышленном производстве

Лазерная маркировка кабелей и оптоволокна в промышленном производстве

Кабели и оптоволокно, как и многие другие изделия, нуждаются в маркировке, позволяющей идентифицировать их и определять их характеристики. В некоторых отраслях промышленности маркировка проводов по ГОСТ является обязательной — например, в авиационной и оборонной промышленности.

Существуют разные технологии нанесения маркировки на кабели, провода и оптоволокно. У каждой из них есть как достоинства, так и недостатки. Так, при использовании струйных маркираторов для проводов необходимо регулярно пополнять запасы расходных материалов и тратить на них средства. Маркировки, создаваемые по струйной технологии, не отличаются долговечностью — они быстро смазываются под действием внешних факторов. При использовании маркировщиков проводов и кабелей, работающих по термотрансферной технологии, приходится останавливать движущийся кабель, что уменьшает объёмы выпуска готовой кабельной продукции.

Существует технология нанесения элементов текста и графики на кабельную продукцию, имеющая несколько достоинств и избавленная от перечисленных недостатков — лазерная маркировка кабелей. В этом обзоре — суть технологии, её преимущества перед другими методами, сфера её применения, меры безопасности при её использовании.

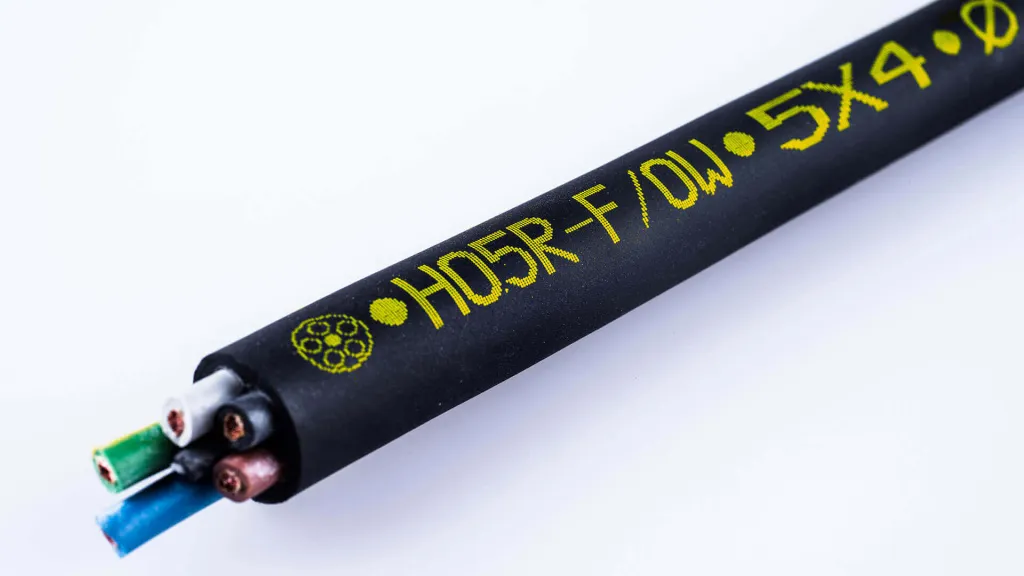

Как выполняется лазерная маркировка проводов и кабелей

Технологию реализуют с помощью специальных маркираторов кабеля, основа которых — лазер того или иного типа. В большинстве случаев для нанесения обозначений на кабельную продукцию используют лазеры, генерирующие ультрафиолетовое излучение.

Ультрафиолет, попадая на участки внешней изоляции кабеля, приводит к изменению её окраски. Цвет меняется тем более заметно, чем выше концентрация диоксида титана TiO2 в изоляционной оболочке. Этого вещества много в изоляции кабелей и проводов, используемых в авиационной, космической и военной отраслях промышленности. Именно поэтому лазерная маркировка проводов и кабелей получила наибольшее распространение в этих отраслях.

Для формирования элементов текста и графики, наносимых с помощью лазерного принтера для маркировки кабеля, применяют специализированное программное обеспечение. При сравнительной лёгкости использования оно обладает богатым функционалом — позволяет загружать файлы в форматах DXF, JPG, BMP и других, использовать штрих-коды, с высокой точностью определять положение маркировки на кабеле, решать другие задачи.

Несколько важных достоинств

Специалисты, занятые в кабельной промышленности, давно оценили достоинства, которые имеет лазерная маркировка проводов, кабелей и оптоволокна.

Высокая чёткость. Элементы текста и изображения, наносимые на изоляцию с помощью лазерного маркировщика кабеля, имеют гораздо более высокие разрешение и контрастность, чем при применении струйной технологии. Это упрощает считывание маркировки и ускоряет укладку кабеля, другие электромонтажные работы

Долговечность. Маркировка, нанесённая на кабельную изоляцию по лазерной технологии, устойчива к истиранию, воздействию влаги, солнечных лучей, загрязнений. Она гораздо более долговечна, чем обозначения, нанесённые автоматическими и ручными маркираторами проводов по другим технологиям.

Высокая эффективность. Линейная скорость нанесения обозначений на изоляцию по лазерной технологии достигает впечатляющего значения — 10 000 мм/с. По этому критерию лазерная маркировка проводов и оптоволокна значительно превосходит струйную и другие технологии. Кроме того, высокая скорость создания элементов текста и графики на изоляции делает возможным их нанесение на ходу — без остановки движущегося провода. Это позволяет увеличить объёмы выпускаемой кабельной продукции за единицу времени, повышает эффективность производства.

Адаптивность. Лазерные маркираторы для проводов можно интегрировать с другим оборудованием — в частности, предназначенным для резки кабельной продукции. Струйное оборудование менее адаптивно, оно не позволяет выполнить такую интеграцию — маркировка, нанесённая чернилами, быстро сотрётся в направляющих колёсах и других частях оборудования.

Экономическая целесообразность. Цены лазерного оборудования для нанесения обозначений на кабельную и оптоволоконную продукцию сравнительно высоки. При больших объёмах производства расходы на него быстро окупаются — не приходится тратить средства на расходные материалы.

Это — весомые достоинства лазерной технологии нанесения обозначений, и её широкое распространение в некоторых отраслях это подтверждает.

Задачи, решаемые при лазерной маркировке кабелей

Нанесение текста и графики на изоляционные оболочки решает задачу идентификации кабельной и оптоволоконной продукции. Специалисты, используя маркировку, могут определить по ней характеристики кабеля, быстро и правильно подобрать подходящую разновидность.

Лазерная маркировка проводов и кабелей позволяет выполнять штрихкодирование. Эта технология делает возможным нанесение штрих-кодов непосредственно на кабельную продукцию, что очень удобно (есть лишь одно ограничение: диаметр провода должен быть больше 2,5 мм).

Ещё одна задача, решаемая при нанесении обозначений на изоляцию по лазерной технологии — обеспечение прослеживаемости. Это актуально при сборке сложных и/или дорогостоящих электрических узлов, которые прошли испытания. Прослеживаемость важна при поломке оборудования, его гарантийном и послегарантийном ремонте — она позволяет определить, какие кабели, когда и кем были установлены в электрический узел.

Нанесение обозначений на кабельную продукцию по лазерной технологии имеет коммерческое значение. Изготовитель может нанести на изоляцию логотип, наименование компании, другие элементы фирменного стиля. Это поможет в продвижении кабельной продукции на рынке, сделает её узнаваемой и известной.

Меры предосторожности

При многочисленных достоинствах лазерной маркировки кабелей и оптоволокна у этой технологии есть недостаток — она небезопасна для людей. В конструкцию маркираторов входят промышленные лазеры, излучение которых может повредить глаза и кожу. Чтобы предотвратить это, производители кабельной продукции принимают меры предосторожности:

• обеспечивают операторов защитными очками;
• проводят инструктажи, в ходе которых разъясняют недопустимость прямого взгляда на лазерную головку во время её работы;
• доводят до операторов правило о том, что настраивать лазерное оборудование можно лишь тогда, когда оно не используется для нанесения маркировки;
• обеспечивают чистоту линз лазерного оборудования;
• используют заземлённые источники питания лазеров;
• исключают эксплуатацию лазерного оборудования при повышенной влажности;
• обеспечивают бесперебойную подачу электроэнергии к лазерному оборудованию.

Выполнение перечисленных мер предосторожности делает лазерную маркировку проводов, кабелей и оптоволокна безопасной.
